Dans un univers où la conception architecturale et le design d’intérieur deviennent de plus en plus audacieux, la charnière à pivot se distingue comme un élément clé aux fonctions ingénieuses. Ce mécanisme de charnière joue un rôle déterminant dans la mobilité des portes et panneaux sans sacrifier l’esthétique ni la robustesse. Contrairement aux systèmes traditionnels, elle repose sur un axe de rotation unique qui transfère la fixation directement au sol et au plafond, libérant ainsi les cadres et créant des possibilités quasi infinies en matière de forme et de matériaux. Cette technologie, en plein essor en 2025, est plébiscitée dans des projets alliant poids important et exigences esthétiques, notamment dans les bâtiments contemporains et les espaces commerciaux. Découvrons ses principes, ses applications et les raisons pour lesquelles elle redéfinit le concept même des ouvertures pivotantes.
Structure et principe de fonctionnement d’une charnière à pivot : comprendre l’assemblage mécanique

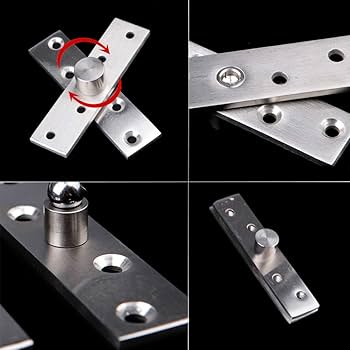

Une charnière à pivot est à première vue un mécanisme simple, mais son ingénierie est soigneusement pensée pour assurer une rotation fluide et un soutien optimal. Son cœur est constitué d’un axe de rotation vertical, souvent une broche métallique cylindrique, appelée pivot, insérée dans un boîtier ou roulement solidaire au sol et parfois au plafond. Ce système dispense la fixation habituelle sur les côtés, répartissant la charge de la porte directement sur ces points verticaux. Ainsi, l’assemblage garantit une mobilité stable et durable.
Par exemple, dans une grande porte d’entrée en bois massif dépassant les 300 kg, comme celle conçue par Fuse Architects, ce transfert de charge est essentiel. Le pivot encaisse tout le poids sans dégrader le mécanisme ni le cadre, ce qui est impossible avec une charnière classique suspendue latéralement.
Le fonctionnement précis de la charnière à pivot repose sur la rotation autour de cet axe central qui agit comme une articulation parfaite. La broche pivot tourne à l’intérieur de son logement grâce à un système de roulements à bille ou de paliers lubrifiés, limitant ainsi la friction et améliorant la douceur d’ouverture et de fermeture. Cette précision technique réduit aussi l’entretien nécessaire sur le long terme.
Il existe divers types d’axes : certains sont insérés dans le sol, nécessitant une préparation spécifique au moment de la construction, tandis que d’autres s’intègrent directement dans la porte au niveau supérieur et inférieur, ce qui facilite leur installation et leur ajustement sur site.
Ce fonctionnement particulier permet aussi d’incorporer des dispositifs spéciaux, tels que les charnières à pivot hydrauliques. Celles-ci régulent la vitesse de rotation en contrôlant la résistance à travers un fluide interne, assurant un mouvement progressif et silencieux, ainsi qu’un système de fermeture douce. L’assemblage intègre parfois des freins ou des positions de blocage qui maintiennent la porte ouverte à divers angles, allant de 0° à 360°, voire toutes les 45°, une fonctionnalité idéale pour les espaces modulables et design.
Les différents types de charnières à pivot : adaptation à chaque projet et usage
Le concept de charnière à pivot ne s’arrête pas à un seul modèle ; il englobe une variété de formes adaptées à des besoins spécifiques en termes de charge, d’espace et d’esthétique. On distingue principalement plusieurs familles.
Le premier type est la charnière avec pivots haut et bas. Ce système traditionnel est très utilisé pour les portes intérieures, extérieures, ainsi que pour les fenêtres pivotantes. Ici, le pivot inférieur s’insère dans une embase que l’on fixe dans le sol, tandis que le pivot supérieur se connecte à la partie haute du battant et au plafond ou au linteau. Grâce à cette double fixation, la stabilité est maximale.
Ensuite, la charnière à pivot central, positionnée au milieu de la porte, est conçue pour permettre une rotation complète à 360 degrés. Ce type est très prisé dans les présentoirs de musée, les parois vitrées ou certaines machines où un accès multidirectionnel est recherché. L’équilibre autour du pivot central assure une mobilité parfaite dans toutes les directions.

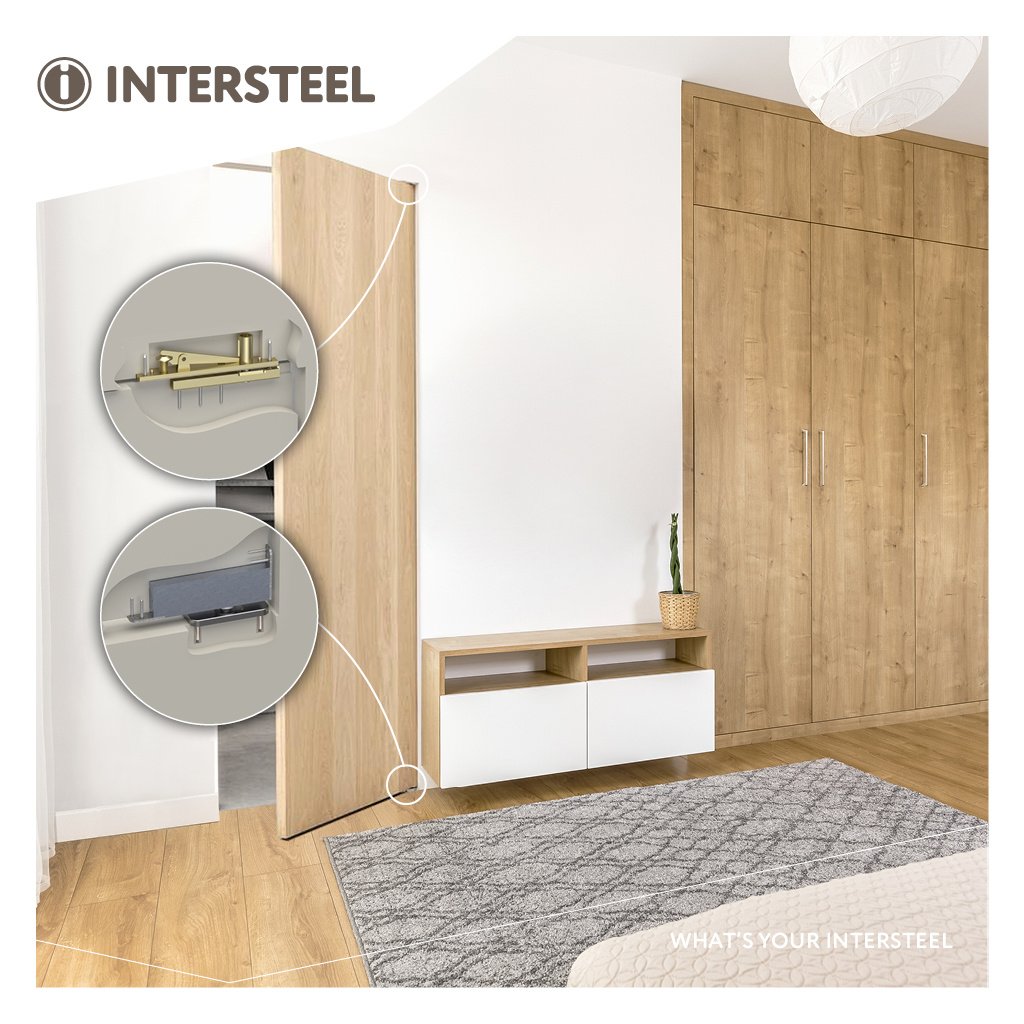

Enfin, il y a les charnières pivotantes invisibles ou encastrées, très en vogue dans le design moderne. Ces systèmes sont cachés à la vue une fois la porte fermée, ne laissant apparaître que deux plaques discrètes au sol et au plafond. Ainsi, le mécanisme de charnière devient quasi-invisible et ne nuit pas à l’esthétique globale du mobilier ou de la porte. Ce type s’intègre parfaitement dans des intérieurs épurés ou pour des meubles sur-mesure où la sobriété est de mise.
Par ailleurs, des modèles spécifiques mêlent la fonctionnalité hydraulique et le pivot classique. Ces charnières offrent des fonctions complémentaires comme le ralentissement de la fermeture, des freins d’arrêt pour éviter les chocs et des réglages personnalisables pour la vitesse d’ouverture, appelés contrôle de vitesse. Cela représente un confort d’usage très apprécié dans les lieux à forte fréquentation comme les hôtels ou les bâtiments publics.
Les exigences en charge sont aussi variables : les charnières à pivot peuvent supporter des portes allant de 20 à 500 kg en fonction de leur conception. Par exemple, la gamme System M+ de FritsJurgens supporte les portes jusqu’à 500 kg tout en assurant un contrôle optimal du mouvement, idéal pour des portes monumentales sur mesure.
Applications pratiques des charnières à pivot : du résidentiel au commercial et industriel
Les charnières à pivot ont su convaincre sur plusieurs fronts grâce à leur capacité unique à allier robustesse, esthétique et fonctionnalité. Dans le cadre résidentiel, elles équipent de plus en plus fréquemment les portes intérieures et extérieures. La mobilité fluide qu’elles offrent améliore l’expérience d’usage au quotidien. Par exemple, une porte sur pivot dans un salon contemporain peut atteindre 7 mètres de hauteur, libérant ainsi la créativité architecturale sans les contraintes habituelles des charnières classiques.
Dans le secteur commercial, leur adoption est massive, notamment pour les grandes vitrines, les portes de magasins, ou encore les bureaux modernes avec cloisonnements pivotants. L’absence de cadres visibles et la capacité à soutenir des charges importantes facilitent la circulation et mettent en valeur les espaces. Les charnières à pivot permettent aussi l’intégration de portes tournantes qui peuvent pivoter dans les deux sens, ce qui favorise l’accessibilité et le confort dans les environnements à forte affluence.
En industrie, ces charnières se retrouvent sur des équipements mobiles, des portes d’accès ou des protections de machines lourdes. Leur durabilité face aux charges importantes et conditions parfois extrêmes, incluant variations de température et usage répété, en fait un composant indispensable. Par exemple, dans les usines, les grandes portes lourdes des fours ou des enclos sont dotées de charnières pivot conçues sur mesure pour garantir la sécurité et la fiabilité du fonctionnement.
Sur tous ces terrains, le choix d’une charnière à pivot se fait en tenant compte des caractéristiques spécifiques du projet. Il faut considérer la taille, le poids de la porte, la fréquence d’usage, et l’esthétique souhaitée. La large polyvalence des systèmes offre à la fois un gain de place non négligeable grâce à une rotation sur un axe vertical sans empiéter sur la surface utile, et une longévité rarement égalée.
Dans le domaine de la rénovation aussi, la charnière à pivot séduit par sa discrétion et sa modularité. Elle peut être installée dans des bâtiments existants sans nécessiter de modifications lourdes sur les cadres, offrant rapidement une solution esthétique et fonctionnelle à moindre coût.
Installation et réglages : les étapes clés pour un fonctionnement optimal
L’installation d’une charnière à pivot demande une certaine rigueur et une planification en amont pour garantir un fonctionnement idéal. La première étape consiste à préparer des évidements précis dans la porte pour y insérer le pivot supérieur et la broche inférieure. Ces pivots sont généralement fixés via des plaques de sol et de plafond discrètes mais indispensables pour assurer la stabilité du mécanisme et la fixation robuste de la porte.
Par exemple, dans les architectures modernes, ces plaques sont choisies avec soin pour s’harmoniser avec les matériaux de sol et de plafond, évitant ainsi tout impact visuel indésirable. L’assemblage doit être parfaitement aligné pour éviter tout frottement éventuel entre la porte et son cadre ou les murs adjacents pendant la rotation.
Une fois la porte équipée des pivots fixée, le réglage intervient pour optimiser le mouvement. Sur certains systèmes, il est possible d’ajuster la vitesse d’ouverture et de fermeture, d’activer un frein d’arrêt ou encore de moduler la force nécessaire pour bouger le battant. Ces paramètres garantissent une expérience d’usage sans heurts, adaptée aux contraintes spécifiques du lieu et du poids de la porte.
La pose peut varier selon le type de charnière : les modèles insérés dans le sol demandent un travail de maçonnerie préalable, tandis que les charnières intégrées directement dans la porte offrent une installation plus rapide, souvent réalisable en moins d’une journée.
L’importance du bon choix du matériel et du respect des consignes d’installation assure une durabilité décennale courante. Une charnière à pivot bien posée, avec un réglage minutieux, offre ainsi un fonctionnement silencieux, fluide et durable qui valorise le design global de la construction.
Avantages d’une charnière à pivot : innovations et perspectives pour 2025
La charnière à pivot séduit aujourd’hui plus que jamais les architectes et designers car elle combine plusieurs avantages qui répondent parfaitement aux besoins contemporains.
Premièrement, elle restitue une grande liberté de conception. Des portes pouvant mesurer jusqu’à 7 mètres de haut et peser plusieurs centaines de kilos peuvent être envisagées sans compromettre la stabilité ou la fonctionnalité. Ce gain en dimension libère la créativité et permet des projets impressionnants, qu’il s’agisse de portes monumentales ou d’installations artistiques.
Deuxièmement, la charge uniformément répartie sur l’axe vertical du pivot diminue considérablement la fatigue des matériaux et des fixations. Cette répartition évite les déformations des portes et des cadres, une problématique fréquente avec les charnières classiques sur le long terme.
Un autre atout crucial réside dans les fonctionnalités avancées proposées par les modèles hydrauliques avec fermeture douce, blocage à différents angles, contrôle de vitesse, ou encore frein d’arrêt. La mobilité se fait plus agréable et sûre, réduisant les nuisances sonores et la détérioration par choc.
Enfin, la discrétion du système, grâce à sa fixation souvent invisible ou minimaliste, s’accorde parfaitement avec la tendance 2025 pour des espaces à l’apparence épurée et sophistiquée. Ce choix contribue à valoriser les matériaux nobles comme le bois massif, le métal ou même le verre, sans aucune distraction mécanique visible.
Les perspectives pour cette technologie restent prometteuses avec des améliorations continues en termes de matériaux, résistance à la corrosion et personnalisation. Les fabricants intensifient la recherche autour de charnières adaptées aux portes intelligentes connectées, intégrant des capteurs et commandes automatisées, ouvrant ainsi la voie à des systèmes de portes sur pivot encore plus performants et futuristes.
